液压阀块作用是什么?

文章出处:行业资讯 责任编辑:东莞市泽晟液压机械科技有限公司 发表时间:2021-01-23


阀块站是由液压泵、驱动用电动机、油箱、溢流阀等构成的液压源装置或包括控制阀在内的液压装置。按驱动装置要求的流向、压力和流量供油,适用于驱动装置与液压站分离的各种机械上,将液压站与驱动装置(油缸或马达)用油管相连,液压系统既可实现各种规定的动作。

液压站又称液压泵站,电机带动油泵旋转,泵从油泵中吸油后打油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中,从而控制了液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械做功。

它按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,它适用于主机与液压装置可分离的各种液压机械下。用户购买后只要将液压站与主机上的执行机构(油缸和油马达)用油管相连,液压机械即可实现各种规定的动作、工作循环。

液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。

各部件功用如下:

泵装置——上装有电机和油泵,它是液压站的动力源,将机械能转化为液压油的动力能。

集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。

阀组合——是板式阀装在立板上,板后管连接,与集成块功能相同。

油箱——是钢板焊的半封闭容器,上还装有滤油网、空气滤清器等,它用来储油、油的冷却及过滤。

电器盒——分两种形式。一种设置外接引线的端子板;一种是配置了全套控制电器。

液压站的工作原理如下:电机带动油泵旋转,泵从油泵中吸油后打油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中,从而控制了液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械做功。

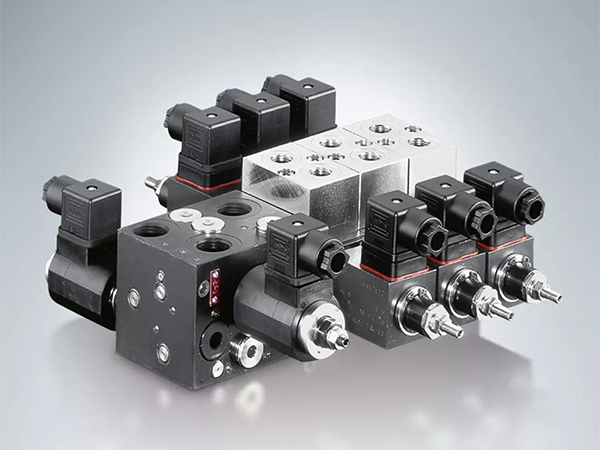

阀块就是一个小型的回路,把各种用得到的阀,通过阀块上油孔集合到一起,比如我们现在用的一个平衡阀块,里面集合了平衡阀,减压阀,安全阀,单向阀,换向阀,梭阀。

液压站又称液压泵站,是独立的液压装置,它按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,适用于主机与液压装置可分离的各种液压机械下。

用户购买后只要将液压站与主机上的执行机构(油缸和油马达)用油管相连,液压机械即可实现各种规定的动作、工作循环。

电机带动油泵旋转,泵从油箱中吸油后打油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中,从而控制了液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械做功。

液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成,各部件功用如下:

泵装置——上装有电机和油泵,它是液压站的动力源,将机械能转化为液压油的动力能。

集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。

阀组合——是板式阀装在立板上,板后管连接,与集成块功能相同。

油箱——是钢板焊的半封闭容器,上还装有滤油网、空气滤清器等,它用来储油、油的冷却及过滤。

电器盒——分两种形式:一种设置外接引线的端子板;一种是配置了全套控制电器。

阀块液压站的结构形式,主要以泵装置的结构形式、安装位置及冷却方式来区分。

1、按泵装置的机构形式、安装位置可分为:

1)上置立式:泵装置立式安装在油箱盖板上,主要用于定量泵系统。

2)上置卧式:泵装置卧式安装在油箱盖板上,主要用于变量泵系统,以便于流量调节。

3)旁置式:泵装置卧式安装在油箱旁单独的基础上,旁置式可装备备用泵,主要用于油箱容量大250升,电机功率7.5千瓦以上的系统。

2、按站的冷却方式可分为:

1)自然冷却:靠油箱本身与空气热交换冷却,一般用于油箱容量小于250升的系统。

2)强迫冷却:采取冷却器进行强制冷却,一般用于油箱容量大于250升的系统。液压站以油箱的有效贮油量度及电机功率为主要技术参数。油箱容量共有18种规格(单位:升/L): 25、40、63、100、160、250、400、630、800、1000、1250、1600、2000、2500、3200 、4000、5000、6000 本系列液压站根据用户要求及依据工况使用条件,可以做到:①按系统配置集成块,也可不带集成块;②可设置冷却器、加热器、蓄能器;③可设置电气控制装,也可不带电气控制装置.

3、按油箱形式可分为:

1)普通钢板:箱体采用5MM-6MM钢板焊接,面板采用10-12MM钢板,若开孔过多可适当加厚或增加加强筋。

2)不锈钢板:箱体选用304不锈钢板,厚度2-3MM,面板采用304不锈钢板厚度3-5MM,承重部位增加加强筋。

3)普通钢板油箱内部防锈处理较难实现,铁锈进入油循环系统会造成很多故障,采用全不锈钢设计的油箱则解决了这一业界难题。

4、按常用液压缸的结构形式可分为:

1)活塞式

单活塞杆液压缸只有一端有活塞杆。如图所示是一种单活塞液压缸。其两端进出口油口A和B都可通压力油或回油,以实现双向运动,故称为双作用缸。

2)柱塞式

①柱塞式液压缸是一种单作用式液压缸,靠液压力只能实现一个方向的运动,柱塞回程要靠其它外力或柱塞的自重;

②柱塞只靠缸套支承而不与缸套接触,这样缸套极易加工,故适于做长行程液压缸;

③工作时柱塞总受压,因而它必须有足够的刚度;

④柱塞重量往往较大,水平放置时容易因自重而下垂,造成密封件和导向单边磨损,故其垂直使用更有利。

3)伸缩式

伸缩式液压缸具有二级或多级活塞,伸缩式液压缸中活塞伸出的顺序式从大到小,而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程,而缩回时长度较短,结构较为紧凑。此种液压缸常用于工程机械和农业机械上。

4)摆动式

摆动式液压缸是输出扭矩并实现往复运动的执行元件,也称摆动式液压马达。有单叶片和双叶片两种形式。定子块固定在缸体上,而叶片和转子连接在一起。根据进油方向,叶片将带动转子作往复摆动。
