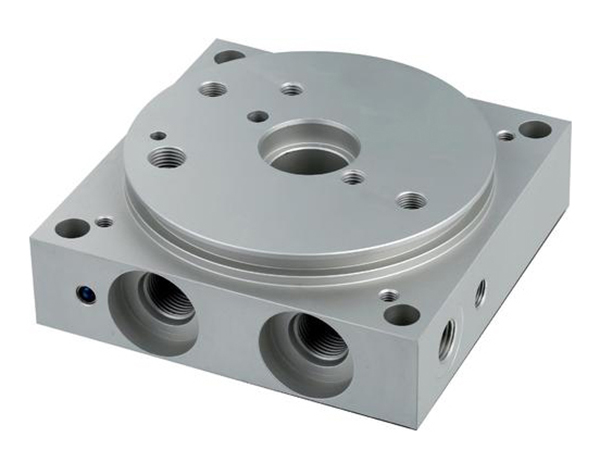

液压阀阀组

液压阀阀组

 详情说明

  控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同,液压阀可分为压力控制阀、流量控制阀和方向控制阀。压力控制阀包括溢流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同,液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

  辅助元件

  辅助元件包括油箱、滤油器、冷却器、加热器、蓄能器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位计、油温计等。

  液压油

  液压油是液压系统中传递能量的工作介质,有各种矿物油、乳化液和合成型液压油等几大类。

  当今,闸板阀在小氮肥行业造气系统的应用依然比较多。应用最多的位置当属吹风阀,近70%的单炉系统都是采用1台闸板阀,加1台油压蝶阀为一阀组用于入炉风阀位置。因闸板阀在风管上呈直线连接不会因阀门安装产生弯角,吹风阻力应该不会产生。然而,吹风阻力是否就小了呢?原设计的闸板阀存在有两个方面的不足,一是内件结构复杂易脱落故障率高,维修费高。二是闸板行程不够,开启时闸板有20%-25%悬于阀口处,提不上去产生阻力。

  改进方法:

  (1)内件改进,原设计内件数量多,结构繁琐,联接和紧固方法不合理。实际生产中因吹风闸板阀出故障影响生产的机率最高,老式闸板阀内件共12件:闸板两片、阀芯一件、下楔一件、涨铁块两件、联接耳环二件、紧固螺栓四颗,结构复杂,拆,装都十分困难。

  改进后,内件分为六件,减少一半。由两片自带子、母爪扣的闸板和一件上楔、一件下楔组成。四件通过巧妙的相互钩、挂联为一套。启闭时涨、缩灵活可靠。

  (2)阀杆与上楔联结方式改进,原联接方式为,原设计阀杆下端为“T”字形结构,与阀芯上端的“。”形扣槽勾挂联接,该机构活动余隙打,易脱落。

  改进方法:

  上楔上部设内螺纹孔。阀杆去掉“T”字形头,下端改为外螺丝头与上楔紧固为一体,再防脱销。改进后特点:结构简单、不易脱落、使用周期长,故障率减少60%以上。

  (3)阀板行程改进,阀板提高高度不够直接影响吹风流量,等于该处缩小了通径。使吹风效率下降,吹风时间延长。改进后的的设计既能使阀板全部打开又增设,防过位措施,使老式设计方案存在的问题得到有效解决。

  新型油压座板阀(以下简称座板阀)

  座板阀目前在煤气系统应用最广、用量最大,大至DN1000,小至DN20。规格多,处安全蝶阀位置外,其他阀位均能使用座板阀。因此,座板阀改进的意义更大。
