液压系统的系统结构及优缺点

文章出处:常见问题 责任编辑:东莞市泽晟液压机械科技有限公司 发表时间:2021-01-23


一、液压系统的系统结构

液压系统由信号控制和液压动力两部分组成,信号控制部分用于驱动液压动力部分中的控制阀动作。

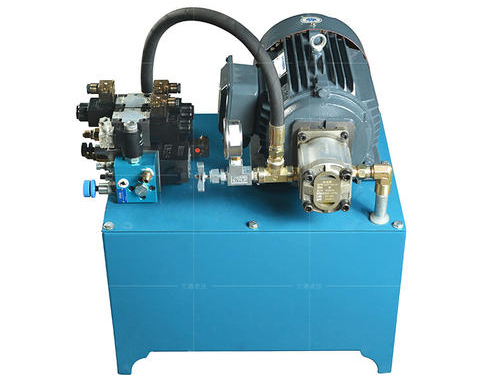

液压动力部分采用回路图方式表示,以表明不同功能元件之间的相互关系。液压源含有液压泵、电动机和液压辅助元件;液压控制部分含有各种控制阀,用于控制工作油液的流量、压力和方向;执行部分含有液压缸或液压马达,其可按实际要求来选择。

在分析和设计实际任务时,一般采用方框图显示设备中实际运行状况。空心箭头表示信号流,而实心箭头则表示能量流。

基本液压回路中的动作顺序—控制元件(二位四通换向阀)的换向和弹簧复位、执行元件(双作用液压缸)的伸出和回缩以及溢流阀的开启和关闭。 对于执行元件和控制元件,演示文稿都是基于相应回路图符号,这也为介绍回路图符号作了准备。

根据系统工作原理,您可对所有回路依次进行编号。如果第一个执行元件编号为0,则与其相关的控制元件标识符则为1。如果与执行元件伸出相对应的元件标识符为偶数,则与执行元件回缩相对应的元件标识符则为奇数。 不仅应对液压回路进行编号,也应对实际设备进行编号,以便发现系统故障。

DIN ISO1219-2标准定义了元件的编号组成,其包括下面四个部分:设备编号、回路编号、元件标识符和元件编号。如果整个系统仅有一种设备,则可省略设备编号。

实际中,另一种编号方式就是对液压系统中所有元件进行连续编号,此时,元件编号应该与元件列表中编号相一致。 这种方法特别适用于复杂液压控制系统,每个控制回路都与其系统编号相对应。

二、液压系统的优缺点

1、液压系统优点

(1)体积小和重量轻;

(2)刚度大、精度高、响应快;

(3)驱动力大,适合重载直接驱动;

(4)调速范围宽,速度控制方式多样;

(5)自润滑、自冷却和长寿命;

(6)易于实现安全保护。

2、液压系统缺点

(1)抗工作液污染能力差;

(2)对温度变化敏感;

(3)存在泄漏隐患;

(4)制造难,成本高;

(5)不适于远距离传输且需液压能源。
