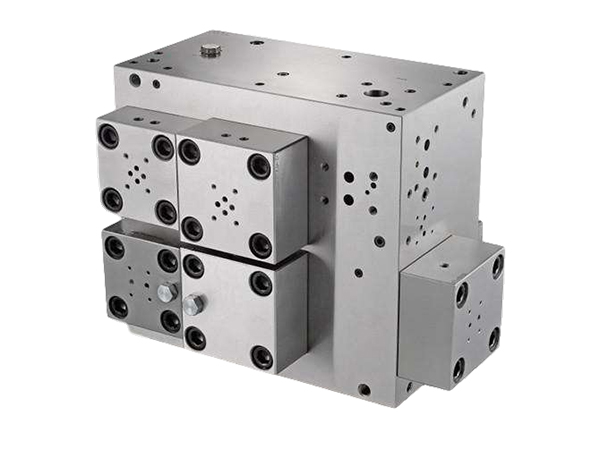

油路块电液伺服控制系统,在TRT装置中,属于八大系统之一的分系统。根据主控室的指令,来实现TRT的开,停,转速控制,功率控制,炉顶压力以及过程检测等系统控制。油路块简单的说就是控制液压油工作的一个方块。那么油路块的系统原理是什么？
经过方案设计,确定由机、电、液共同构成电液伺服控制系统，其控制方框见图 油源 液压锁 伺服控制器 伺服阀 油缸 曲柄机构 阀板 位置传感器 由自控系统发出的指令信号，在伺服控制器中与油缸的实际位置信号相比较。
成为误差信号放大后，送入电液伺服阀，伺服阀按一定的比例将电信号转变成液压油流量推动油缸运动，由位置传感器发出的反馈信号不断改变，直至与指令信号相等时，油缸停止运动，即停在指定的位置上，是透平静叶稳定在此开度上。
油缸的直线运动，通过一套曲柄转变成阀板的旋转运动，改变阀板或静叶的工作角度。 通过以上的分析说明，随著系统信号的不断变化，透平静叶的开度也将不断改变，并通过静叶开度的变化，达到控制转数、控制煤气流量、控制透平出力的目的。
