油路板设计的原则一般有哪些要求?

文章出处:公司动态 责任编辑:东莞市泽晟液压机械科技有限公司 发表时间:2021-09-09
  ​

(1)油路板的结构与大小是由工作压力、流量、液压元件的安装尺寸、管道布置、维修、安装以及其他部广所提供的限制条件确定的;

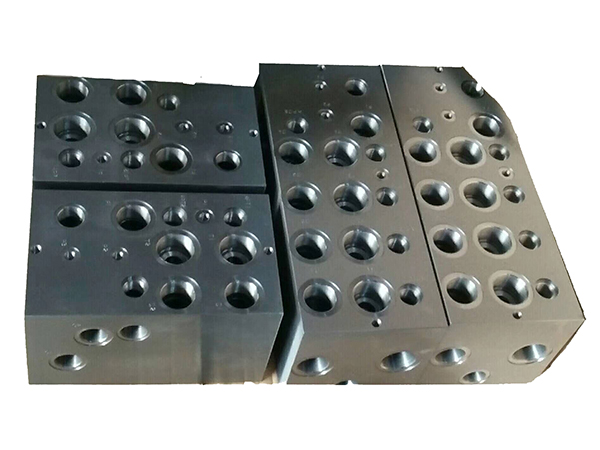

油路板
(2)油路板的质量尽量小,以节约材料;流道长度尽量短,避免压力的损失;流道孔的方向尽量垂直于液压元件的安装表面,结构紧凑有利液压系统稳定运行;

(3)液压元件尽量在油路板上布置有序,产生美感。有调节功能的阀,就应尽量朝一个方向摆放。液压元件之间的距离必须保证能放下扳手以实现液压元件的安装,两个液压元件之间的距离取8 ~ 10 mm为宜。并且可调节液压元件的周围空间必须保证操作者能调节液压元件;


(4) 电磁阀的布置应有利于电气线路的布置,最好保证电磁铁的朝向相同,以避免电气线路的凌乱;

(5)接头的布置尽可能集中在一个侧面,以便于管道的布置。接头的周围空间足以放下扳手;

(6)对于带有多个油缸的机构,可以为各个阀组的油路板设计油路板底板,为各个阀组提供公共的进油和回油油路,减少进油和回油管道,以便节约管道,避免管道凌乱,多油缸联动液压控制装置的油.路块结构有诸多应用;

(7) 对于垂直安装的油路板,在垂直面上的密封槽的尺寸必须适当加大,以防止油路板由于重力的作用造成密封圈不能够实现有效的密封;

(8)油路板应根据所对应的阀组实现的功能命名;

(9)最好先设计油路板三维图形以及根据供应商提供的液压元件样本绘制液压元件的三维图形,考虑阀的安装尺寸位置、内部油孔的走向,增加钻孔余量,在计算机上做好检查。
